NovaSeq 6000 시퀀싱 시스템 사양

강력한 성능

조정 가능한 출력으로 확장 가능한 고처리량 시퀀싱

NovaSeq 6000 system render

리드 길이에 따른 플로우 셀 출력^a

리드 길이(read length)	SP	S1	S2	S4
1 × 35 bp	해당 없음	해당 없음	해당 없음	280~350Gb
2 × 50 bp	65~80 Gb	134~167 Gb	333~417 Gb	해당 없음
2 × 100 bp	134~167 Gb	266~333 Gb	667~833 Gb	1600~2000 Gb
2 × 150 bp	200~250 Gb	400~500 Gb	1000~1250 Gb	2400~3000 Gb
2 × 250 bp^b	325~400 Gb	해당 없음	해당 없음	해당 없음

a. 지원되는 클러스터 밀도에서 Illumina PhiX 제어 라이브러리를 기반으로 한 출력 사양.

b. 최대 읽기 길이.

런당 출력^a

리드 길이(read length)	SP	S1	S2	S4
1 × 35 bp	해당 없음	해당 없음	해당 없음	560~700Gb
2 × 50 bp	130~160Gb	268~334Gb	666–834Gb	해당 없음
2 × 100 bp	268~334Gb	532–666Gb	1334–1666Gb	3200~4000Gb
2 × 150 bp	400~500 Gb	800~1000Gb	2000~2500Gb	4800~6000Gb
2 × 250 bp	650~800Gb	해당 없음	해당 없음	해당 없음

a. 지원되는 클러스터 밀도에서 Illumina PhiX 제어 라이브러리를 사용하여 두 개의 플로우 셀을 기반으로 한 출력 사양이 동시에 실행됩니다.

주요 어플리케이션에 대한 예상 샘플 처리량^a

애플리케이션	SP	S1	S2	S4
실행당 인간 유전체	약 4개	약 8개	약 20개	약 48개
실행당 엑솜	약 40개	약 80개	약 200개	약 500개
실행당 전사체	약 32개	약 64개	약 164개	약 400개

a. 모든 샘플 처리량은 추정치이며 이중 플로우 셀 실행을 기반으로 합니다. 인간 유전체(genome)에 대한 추정치는 30x 유전체 커버리지(coverage)를 달성하기 위해 샘플당 > 120 Gb의 데이터를 가정하여 도출됨. 엑솜은 약 8Gb/100×를 가정합니다. 전사체에 대한 추정치는 ≥ 50M 개의 리드를 가정하여 도출됨. 처리량은 사용된 Library Preparation Kit에 따라 상이할 수 있음.

플로우 셀당 필터 통과 리드^a

읽기 유형	SP	S1	S2	S4
싱글 엔드 읽기	650~800M	1.3–1.6B	3.3–4.1B	8–10B
페어링된 엔드 읽기	1.3–1.6B	2.6–3.2B	6.6–8.2B	16~20B

a. 모든 샘플 처리량은 추정치이며 이중 플로우 셀 실행을 기반으로 합니다. 인간 유전체(genome)에 대한 추정치는 30x 유전체 커버리지(coverage)를 달성하기 위해 샘플당 > 120 Gb의 데이터를 가정하여 도출됨. 엑솜은 약 8Gb/100×를 가정합니다. 전사체에 대한 추정치는 ≥ 50M 개의 리드를 가정하여 도출됨. 처리량은 사용된 Library Preparation Kit에 따라 상이할 수 있음.

품질 점수^a

리드 길이(read length)	SP	S1	S2	S4
1 × 35 bp	해당 없음	해당 없음	해당 없음	Q30을 넘는 염기의 ≥ 90%
2 × 50 bp	Q30을 넘는 염기의 ≥ 90%			해당 없음
2 × 100 bp	Q30을 넘는 염기의 ≥ 85%
2 × 150 bp	Q30을 넘는 염기의 ≥ 85%
2 × 250 bp	Q30보다 높은 염기의 ≥ 75%	해당 없음	해당 없음	해당 없음

a. Illumina PhiX 제어 라이브러리를 사용하는 NovaSeq 6000 시약 키트 v1.5에 기반한 품질 점수.

실행 시간^a

리드 길이(read length)	SP	S1	S2	S4
1 × 35 bp	해당 없음	해당 없음	해당 없음	약 14시간
2 × 50 bp	약 13시간	약 13시간	약 16시간	해당 없음
2 × 100 bp	약 19시간	약 19시간	약 25시간	약 36시간
2 × 150 bp	약 25시간	약 25시간	약 36시간	약 44시간
2 × 250 bp	약 38시간	해당 없음	해당 없음	해당 없음

a. Illumina PhiX 제어 라이브러리를 사용하여 NovaSeq 6000 시약 키트 v1.5를 기반으로 한 실행 시간이며 동시에 2개의 플로우 셀을 실행합니다.

기기 사양

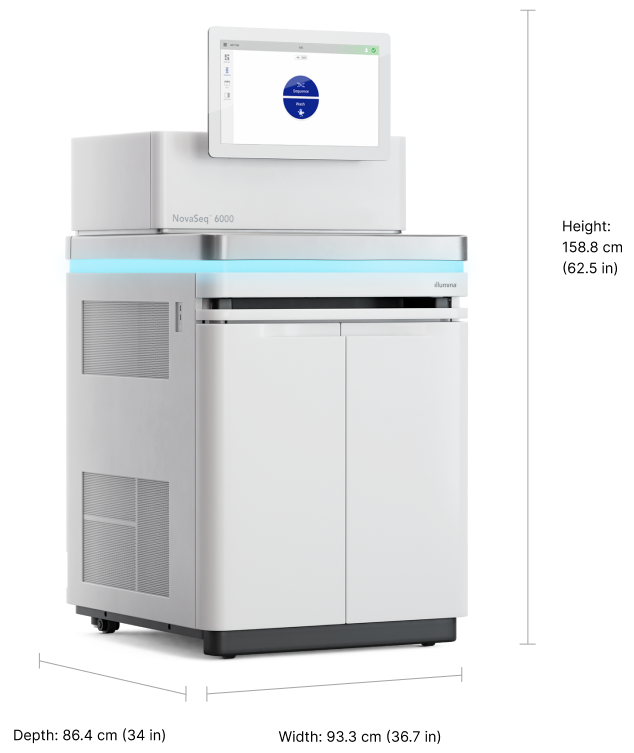

NovaSeq 6000 system specifications

NovaSeq 6000 기기 사양

Instrument configuration

Computer and touch screen display Installation setup and accessories data collection and analysis software
Instrument control computer
Note: Computer configurations will be upgraded regularly; contact your local account manager for current configuration

Base Unit: Portwell WADE-8022 with Intel i7 4700EQ CPU

Memory: 2 × 8 GB DDR3L SODIMM

Hard Drive: None

Solid-State Drive: 256 GB mSATA

Operating System: Windows 10
Operating environment
For Indoor Use Only

Temperature: 19°C-25°C (22°C ±3°C), <2°C change per hour

Humidity: 20%-80% relative humidity, non-condensing

Altitude: Below 2000 meters (6500 feet)

Ventilation: Maximum of 8530 BTU/h and average 6000 BTU/h
Laser
Wavelengths

532 nm, 660 nm, 780 nm, 790 nm
Dimensions with monitor
W × D × H

80.0 cm × 94.5 cm × 165.6 cm
(31.5 in × 37.2 in × 65.2 in)
Weight

481 kg (1059 lb)
Includes 3.5 kg (7.8 lb) for leak tray and 0.9 kg (2 lb) for keyboard and mouse
Crated Dimensions
W × D × H

92 cm × 120 cm × 118 cm
Crated Weight

628 kg (1385 lb)
Power requirements

200–240 VAC 50/60Hz, 16A, single phase, 2500 W Illumina provides a region-specific uninterruptible power supply
Network connection

Dedicated 1 Gb connection between the instrument and data management system. Connect directly or through network
Bandwidth for network connection

200 Mb/s/instrument for internal network uploads

200 Mb/s/instrument for BaseSpace Sequence Hub uploads

5 Mb/s/instrument for Instrument Operational Data uploads

심층 사양 시트(PDF) 보기

주요 기술

합성 기술에 의한 시퀀싱

NovaSeq 6000 시스템은 입증된 Illumina 합성 시퀀싱(SBS) 기술을 활용하여 정확한 데이터와 강력한 성능을 제공합니다. SBS chemistry는 가역적 종결자(reversible terminator) 형광 표지된 뉴클레오티드를 사용합니다. 이 방법은 성장하는 DNA 가닥에 통합될 때 단일 염기를 감지하여 수십억 개의 시퀀스를 동시에 리드합니다.

패턴 플로우 셀 기술

NovaSeq 6000 시스템은 패턴화된 플로우 셀 기술을 통합하여 광범위한 시퀀싱 응용 분야에서 전례 없는 수준의 처리량을 생성합니다. 패턴화된 플로우 셀은 정해진 위치에 수십억 개의 나노웰(nanowell)을 가지고 있으며, 시퀀싱 클러스터의 간격이 균일하게 설계되어 있습니다. 이를 통해 시스템의 시퀀싱 리드 및 전체 데이터 생산량이 크게 증가합니다.
